Если led-изделия так хороши при устройстве декоративной подсветки, почему их не использовать для создания высокоэкономичного общего освещения помещений, например, жилых комнат? Широкий ассортимент предлагаемой продукции и простота монтажа гарантируют великолепный результат, который будет радовать вас не один год.
Из каких этапов складывается установка светодиодной ленты на потолок жилого помещения и что необходимо приобрести, чтобы процесс доставлял удовольствие?
В чем преимущества освещения помещений led-лентой перед традиционными источниками света?
Ряд преимуществ led-лент делает их применение не только приоритетным, но и, в некоторых случаях, единственно возможным. Производители заявляют о сроке эксплуатации до 50-100 тыс. часов при соблюдении условий монтажа и подключения. Технология производства светодиодов позволяет получить энергосберегающие устройства со стабильно высоким световым потоком и различными оттенками свечения.
Чем светодиодная лента удобна в быту для обычных потребителей?
- Большой срок службы – правильно установленная система проработает без поломок до следующего капитального ремонта.
- Высокая экономичность – метровые отрезки некоторых моделей led-лент, потребляя всего 10-15 Вт, не уступают яркости лампочке накаливания 100 Вт.
- Пожарная и электрическая безопасность позволяет применять их при скрытом монтаже, внутри шкафов и гардеробов, в зоне доступа детей (при питании 12 В).

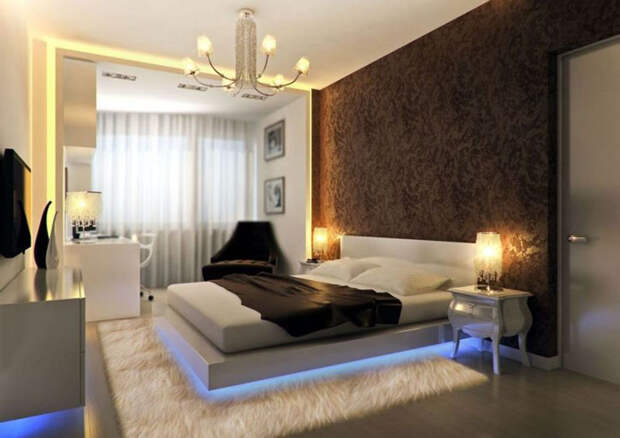

- Возможность создания оригинальных декоративных композиций.
- Функциональная подсветка рабочих зон на кухне, в мастерской.
- Возможна установка светодиодной ленты своими руками.
Если к процессу подойти ответственно, в дальнейшем вы ни на минуту не пожалеете о выбранном типе освещения.
Как подобрать светодиодную ленту и сопутствующее оборудование для подключения и монтажа. Расчет основных параметров

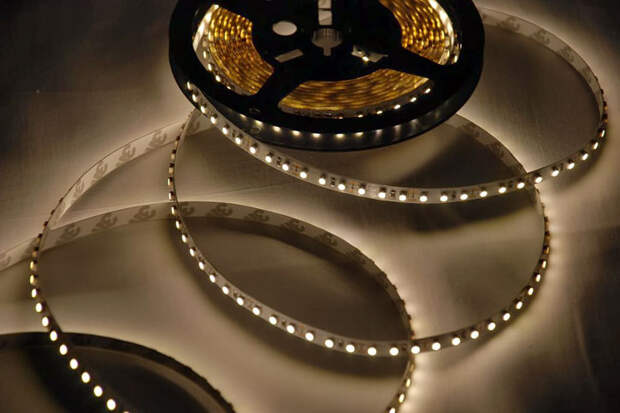

В продаже представлено множество моделей с разным типом светодиодов: 3528, 5050, 5630 и т.д, оттенками свечения и требованиями к подводимому напряжению. Для освещения жилых помещений лучше всего подходят ленты со светодиодами SMD 3528 и SMD 5050, рассчитанные на подключение 12 В. Как правило, стоимость изделий невысока, их легко найти в продаже. Если цвет свечения вы выбираете в зависимости от собственных пожеланий, то светотехнические характеристики необходимо определить расчетом.
Основы расчета системы общего освещения рассмотрим на примере комнаты с периметром 15 м и высотой до 3 м, потолок и стены с отделкой в светлых тонах.
Для создания комфортной обстановки в помещении освещенность должна быть порядка 200-300 лк, которую обеспечивают 3 лампы накаливания по 100 Вт. Учитывая, что световой поток одной такой лампы равен 1300 лм, суммарный поток группы ламп будет составлять 3 * 1300 = 3900 лм. Зная габариты помещения, следует распределить полученный световой поток по периметру: 3900 лм / 15 м = 260 лм/м. Это число является отправной точкой при подборе линейного источника света.
При выборе модели из каталога примите повышающий коэффициент 2 для учета степени поглощения света поверхностями потолка, стен и мебели, рассеивателями: 260 лм/м * 2 = 520 лм/м. Лента с ближайшим большим показателем удельного светового потока вам и понадобится.
Естественное освещение без искажения цветов создаст лента класса LUX со свечением теплого белого цвета (3500К) марки 3528 120LED 12V (960 лм/м, 9,6 Вт/м) – распространенная модель, рекомендуемая для освещения жилых помещений. Пусть вас не смущает то, что световой поток выбранной ленты почти в два раза превышает расчетную величину: запас необходим для покрытия погрешностей расчета и гарантированного обеспечения требуемой освещенности. Потребуется 15 м led-ленты, включая участок стены за карнизом.
Как правильно подключить светодиодную ленту к бытовой сети 220 В? На каждые 5 метров ленты необходимо установить по одному блоку питания 220/12 В. Мощность подбирается с запасом 20%, следовательно, необходимо 3 блока мощностью по 1,2 * (9,6 Вт/м * 5 м) = 60 Вт каждый. Их следует установить в щитке и ни в коем случае не замуровывать в стену. Дополнительно потребуются коннекторы для подключения отрезков лент к источникам, двужильный провод сечением 1,5 кв.мм. и 4 наконечника для его оконцевания.

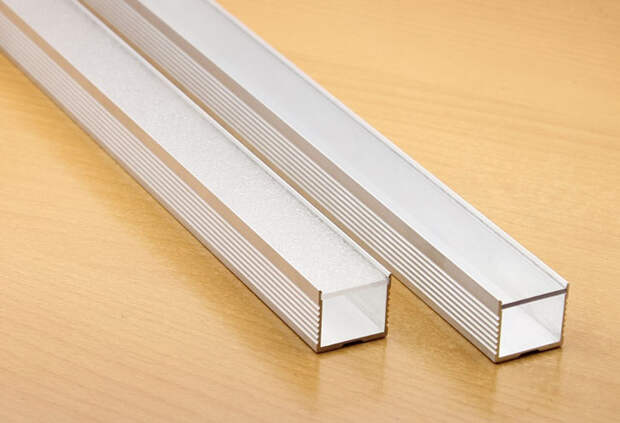

Чтобы «облагородить» ленту, расположенную у потолка, необходимо приобрести накладной алюминиевый профиль. Плоский или объемный рассеиватель создаст эффект сплошной засветки, исключит ослепление ярким светом. Длина каждого отрезка профиля составляет 2 м. Согласно параметрам комнаты, необходимо приобрести 8 профилей прямоугольной конфигурации.
Для производства работ вам также понадобится дрель, отвертка, ножовка по металлу, крепеж для профиля и стусло.
Если предусмотрена установка светодиодной ленты на кухне или в ванной
Монтаж и подключение светодиодной ленты на кухне и в других помещениях, где не исключено попадание на систему капель воды, пыли или конденсация влаги из воздуха, должен отвечать условиям эксплуатационной среды. Выбирайте модели лент и блоков питания со степенью защиты IР44 и выше. Другой вариант – установить ленту в герметичный светотехнический профиль с силиконовым уплотнением, а источник питания вынести в помещение с нормальной средой.
Как управлять местной подсветкой рабочей зоны, когда предусмотрена установка светодиодной ленты на кухне или в мастерской? Если вас не смущают громоздкие выключатели накладного типа, смело монтируйте их в удобном для вас месте. Более изящное решение – установка миниатюрных микровыключателей в корпус металлического профиля, при этом вся проводка будет скрыта в корпусе светильника.
Быстрая установка светодиодной ленты своими руками. Шаг за шагом

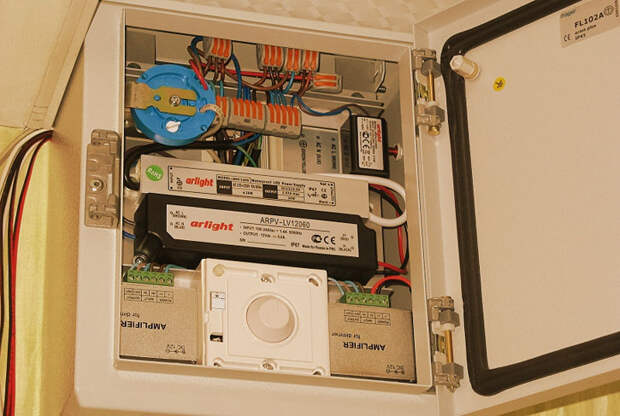

Итак, все материалы и оборудование подготовлены. Сначала необходимо собрать щиток, установить в него блоки питания и подвести к нему переменное напряжение сети квартиры. Металлический корпус можно расположить в шкафу или за карнизом, где он не будет бросаться в глаза, окрасить в цвет стен или мебели. Внутренний объем щита должен не только вмещать в себя 3 корпуса источников и проводку, но и достаточный объем воздуха для циркуляции и естественного охлаждения. Для подвода питания 220 В следует установить 2 клеммные колодки (размножение фазы и ноля).

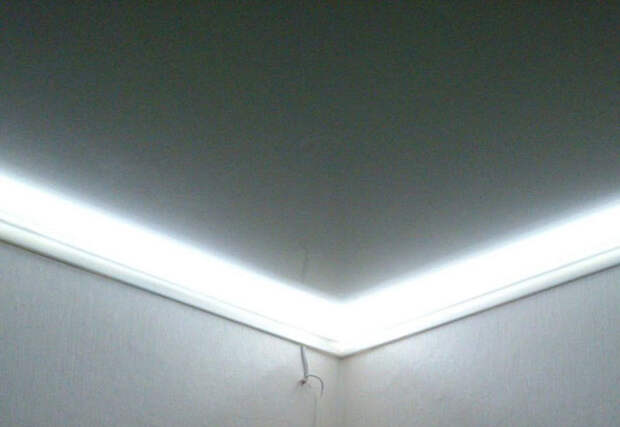

Следующий шаг – установка металлического профиля по периметру помещения. В зависимости от материала стен шаг крепления должен составлять 0,5-0,7 м. Если профиль расположить на некотором расстоянии от потолка (желательно, натяжного из ПВХ или ткани), можно визуально увеличить высоту комнаты.

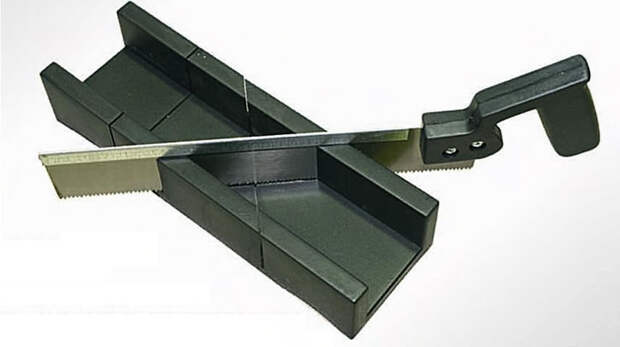

Нарезку основания производят обычной ножовкой по металлу. Для создания идеальных углов вам потребуется стусло и предельная аккуратность.
О том, как прикрепить светодиодную ленту к металлическому профилю, позаботились производители: гибкая плата ленты легко приклеивается благодаря двухстороннему скотчу. Постепенно разматывая ленту, вы приклеиваете ее на внутреннюю поверхность профиля – и так по всей длине. На углах отрезки лент лучше соединить проводными коннекторами, чтобы не повредить изгибом плату.

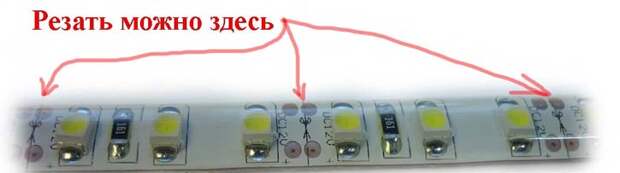

Внимание! При резке ленты всегда соблюдайте маркировку производителя. В итоге вы получаете замкнутый контур из трех лент, причем две из них подходят вплотную к источникам питания.

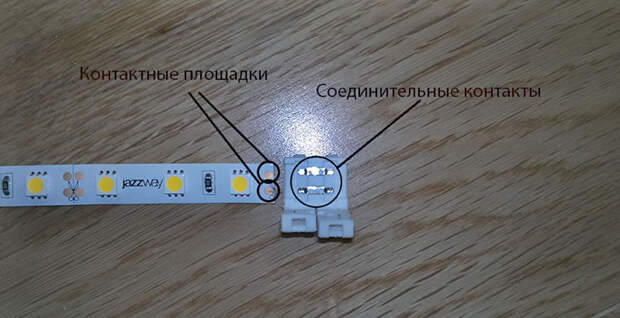

Как запитать светодиодную ленту, расположенную посередине, на расстоянии от щитка? Для этого вам потребуется отрезок двужильного провода, который следует проложить от щитка до края этой ленты в этом же профиле. С помощью коннектора вы легко подсоедините провода без пайки как к ленте, так и к источнику постоянного тока.
Закончив установку ленты, присоедините выводные провода каждого участка к соответствующему блоку питания. Внимание! При подключении строго соблюдайте полярность в соответствии с маркировкой производителя. Проверив работоспособность системы, смело устанавливайте рассеиватель и любуйтесь результатом своей работы.
Эксплуатация led-систем освещения
Сразу стоит упомянуть о том, что led-лента беспощадно выявляет все изъяны поверхностей: неровности, швы, сколы и перепады уровней. Устанавливая светодиодное освещение по периметру, удостоверьтесь в идеальном состоянии поверхностей стен и потолка.
Периодически проверяйте состояние щитка с источниками питания: не сильно ли нагревается, не оплавляются ли корпуса блоков и т.д. Рабочая температура оборудования не должна превышать 50оС.
Никогда не пренебрегайте светотехническим алюминиевым профилем! Он не только придает линейной подсветке эстетичный вид, но и способствует рассеиванию тепла от работающих светодиодов. Не перегреваясь, они будут вам дольше служить.
Как вы могли убедиться, подключение светодиодной ленты своими руками – довольно увлекательный и творческий процесс, доступный каждому. Главное, не экономить на качественных материалах и соблюдать требования техники безопасности при работе с электричеством и ручным инструментом.
